Sensor de proximidade indutivo
Série ER
Tipo totalmente metálico de alta resistência ambiental Sensor de proximidade indutivo Série ER
ER-GR08x
Diagrama da área de detecção (Exemplo comum)
Objeto detectável: Ferro
Objeto detectável: Alumínio
Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável (Exemplo comum)
Efeito da espessura do objeto detectável e do material (Exemplo comum)
A distância de detecção varia de acordo com o material, tamanho e espessura do objeto detectável. A distância de detecção pode ser verificada usando um objeto detectável, multiplicando a distância de detecção Y (mm) no diagrama de características “Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável” pelo coeficiente no diagrama de características a seguir.
ER-GR12x
Diagrama da área de detecção (Exemplo comum)
Objeto detectável: Ferro
Objeto detectável: Alumínio
Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável (Exemplo comum)
Efeito da espessura do objeto detectável e do material (Exemplo comum)
A distância de detecção varia de acordo com o material, tamanho e espessura do objeto detectável. A distância de detecção pode ser verificada usando um objeto detectável, multiplicando a distância de detecção Y (mm) no diagrama de características “Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável” pelo coeficiente no diagrama de características a seguir.
ER-GR18x
Diagrama da área de detecção (Exemplo comum)
Objeto detectável: Ferro
Objeto detectável: Alumínio
Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável (Exemplo comum)
Efeito da espessura do objeto detectável e do material (Exemplo comum)
A distância de detecção varia de acordo com o material, tamanho e espessura do objeto detectável. A distância de detecção pode ser verificada usando um objeto detectável, multiplicando a distância de detecção Y (mm) no diagrama de características “Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável” pelo coeficiente no diagrama de características a seguir.

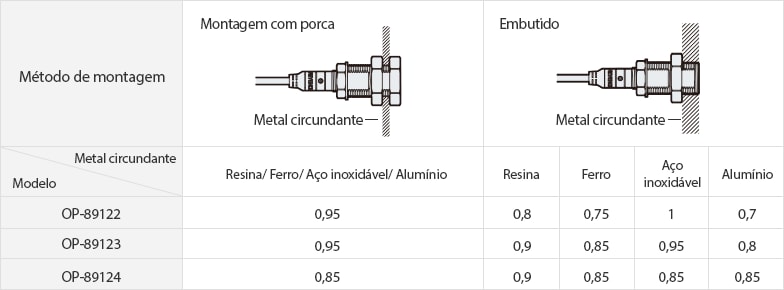

Suporte de troca rápida
A distância de detecção diminui ao usar o Suporte de troca rápida. A distância de detecção também varia com instalações embutidas, dependendo do material do metal circundante. Use os seguintes fatores multiplicados pela distância de detecção nas especificações como guia.
Como ler diagramas de área de detecção
A figura a seguir mostra a posição do ponto LIGADO quando o objeto detectável padrão (especificado nas especificações) é movido paralelamente ao sensor na direção da seta.
