Sensor de proximidade indutivo
Série ER
Tipo totalmente metálico resistente a solda Sensor de proximidade indutivo Série ER
ER-GW08x

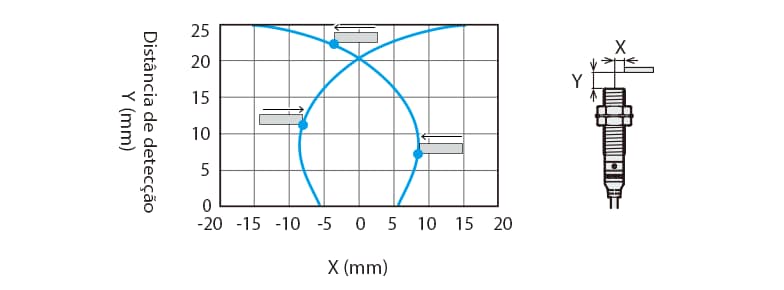

Diagrama da área de detecção (Exemplo comum)
Com as configurações padrão (Modo 1)
Objeto detectável: Ferro
Com as configurações padrão (Modo 1)
Objeto detectável: Alumínio
Com mudança de distância (Modo 2)
Objeto detectável: Ferro
Com mudança de distância (Modo 2)
Objeto detectável: Alumínio

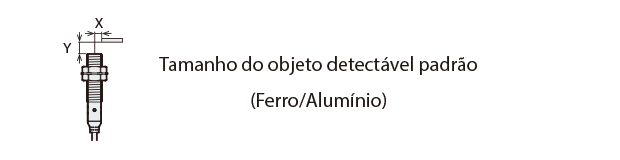

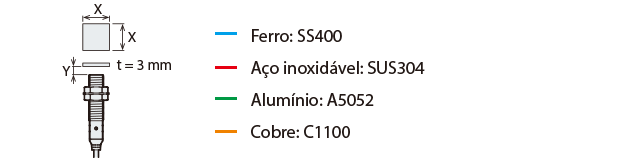

Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável (Exemplo comum)
Com as configurações padrão (Modo 1)
Com mudança de distância (Modo 2)

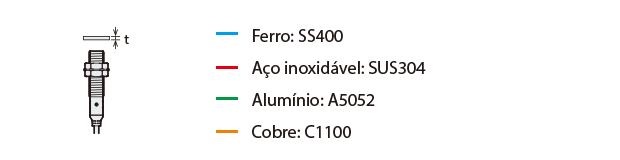

Efeito da espessura do objeto detectável e do material (Exemplo comum)
A distância de detecção varia de acordo com o material, tamanho e espessura do objeto detectável. A distância de detecção pode ser verificada usando um objeto detectável, multiplicando a distância de detecção Y (mm) no diagrama de características “Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável” pelo coeficiente no diagrama de características a seguir.
ER-GW12x
Diagrama da área de detecção (Exemplo comum)
Com as configurações padrão (Modo 1)
Objeto detectável: Ferro
Com as configurações padrão (Modo 1)
Objeto detectável: Alumínio
Com mudança de distância (Modo 2)
Objeto detectável: Ferro
Com mudança de distância (Modo 2)
Objeto detectável: Alumínio
Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável (Exemplo comum)
Com as configurações padrão (Modo 1)
Com mudança de distância (Modo 2)
Efeito da espessura do objeto detectável e do material (Exemplo comum)
A distância de detecção varia de acordo com o material, tamanho e espessura do objeto detectável. A distância de detecção pode ser verificada usando um objeto detectável, multiplicando a distância de detecção Y (mm) no diagrama de características “Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável” pelo coeficiente no diagrama de características a seguir.
ER-GW18x
Diagrama da área de detecção (Exemplo comum)
Com as configurações padrão (Modo 1)
Objeto detectável: Ferro
Com as configurações padrão (Modo 1)
Objeto detectável: Alumínio
Com mudança de distância (Modo 2)
Objeto detectável: Ferro
Com mudança de distância (Modo 2)
Objeto detectável: Alumínio
Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável (Exemplo comum)
Com as configurações padrão (Modo 1)
Com mudança de distância (Modo 2)
Efeito da espessura do objeto detectável e do material (Exemplo comum)
A distância de detecção varia de acordo com o material, tamanho e espessura do objeto detectável. A distância de detecção pode ser verificada usando um objeto detectável, multiplicando a distância de detecção Y (mm) no diagrama de características “Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável” pelo coeficiente no diagrama de características a seguir.
Suporte de troca rápida

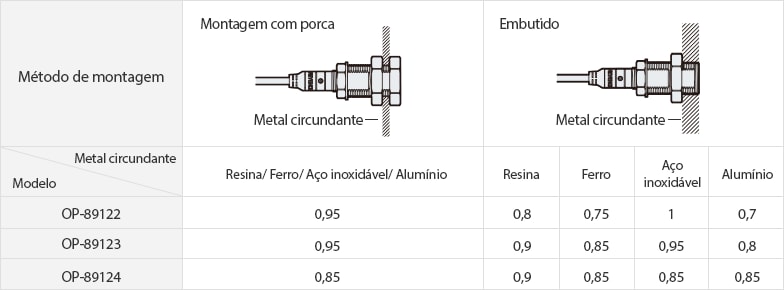

A distância de detecção diminui ao usar o Suporte de troca rápida. A distância de detecção também varia com instalações embutidas, dependendo do material do metal circundante. Use os seguintes fatores multiplicados pela distância de detecção nas especificações como guia.
Como ler diagramas de área de detecção
A figura a seguir mostra a posição do ponto LIGADO quando o objeto detectável padrão (especificado nas especificações) é movido paralelamente ao sensor na direção da seta.
