Sensor de nível por radar Série FR Guia de inicialização

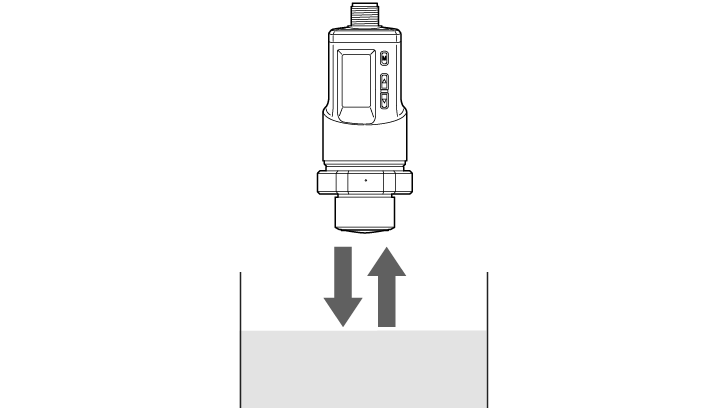

A detecção pode se tornar instável em distâncias curtas.

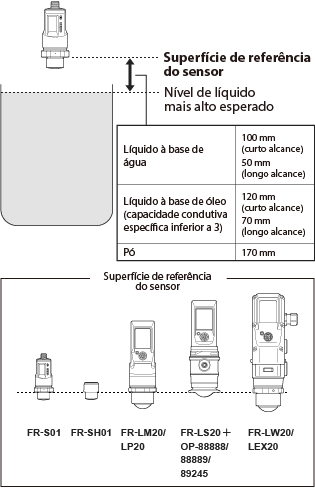

Recomenda-se instalar o sensor de modo que a superfície de referência do corpo do sensor fique pelo menos à distância do nível máximo esperado do líquido, conforme a figura abaixo.

* Em ambientes sem espuma ou acúmulo, o sensor pode ser utilizável a uma distância menor que esta.

Recomendado

• Mesmo que a superfície do líquido seja perdida temporariamente, o valor anterior continuará sendo mantido pelo tempo definido em "Tempo de rastreamento". Se a detecção ficar instável devido à espuma, aumentar a configuração de "Tempo de rastreamento" facilita a detecção estável. * Como o valor imediatamente anterior à perda da superfície do líquido é mantido pelo tempo definido em "Tempo de rastreamento", considere isso levando em conta as velocidades de subida e descida da superfície do líquido.
• Ao aumentar a configuração de "Sensibilidade", a detecção estável pode ser possível. * Ao alterar a configuração de "Sensibilidade" após a conclusão do aprendizado com a função de adaptação, exclua uma vez as informações aprendidas e execute a função de adaptação novamente.
• Em comparação com a Série FR, o sensor de nível por pulso guiado de detecção Série FL pode conseguir detectar de forma estável mesmo se houver espuma. Se a detecção com a Série FR ficar instável devido à espuma, considere também a Série FL.
• Instale um tubo para impedir que a espuma fique sob o sensor.

  • POINT01
    Como tubos de plástico podem ser afetados pela espuma fora do tubo, recomenda-se o uso de tubos metálicos.
  • POINT02
    O diâmetro do tubo deve ser igual ou maior que a parte de conexão do sensor (curto alcance: G3/4, longo alcance: G1-1/2).
  • POINT03
    Para evitar detecção falsa devido à reflexão da extremidade do tubo, recomenda-se que o comprimento do poço de tranquilização seja maior que a posição quando o nível do líquido estiver no ponto mais baixo. No entanto, deixe uma folga em relação à superfície inferior para permitir que o líquido entre e saia.
  • POINT04
    Recomenda-se usar um tubo sem costura com o mínimo possível de saliências internas e fazer o orifício de ar o menor possível e o mais alto possível.

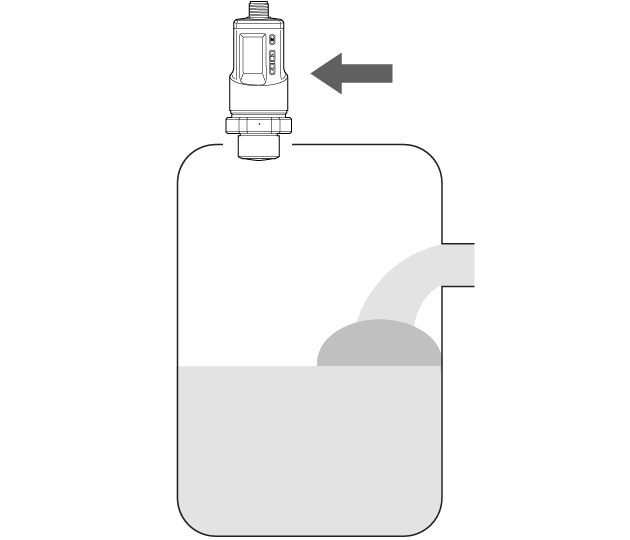

• Instale o sensor afastado da porta de alimentação de líquido ou use um agente antiespumante para evitar, anto quanto" with "o máximo possível, a formação de bolhas sob o sensor.

Recomendado

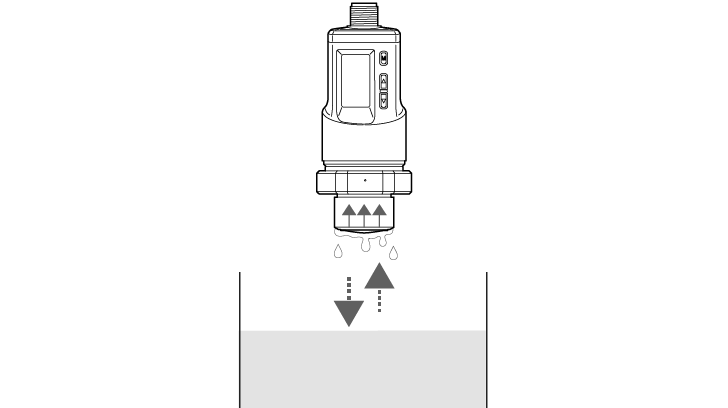

• Mesmo que o nível do líquido seja temporariamente perdido, o valor anterior será mantido durante o período definido em "Tracking Time". Se a detecção ficar instável devido à condensação, aumentar a configuração de "Tracking Time" facilita a detecção estável. * Como o valor imediatamente anterior à perda da superfície do líquido é mantido pelo tempo definido em "Tracking Time", considere isso levando em conta as velocidades de subida e descida da superfície do líquido.

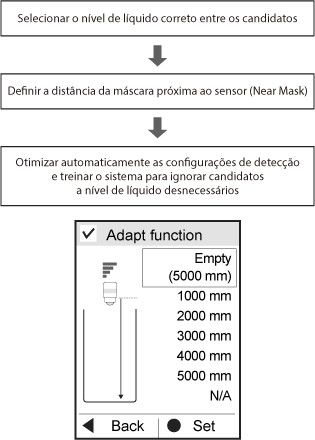

• A detecção estável pode ser possível alterando a configuração de "Sensitivity". * Ao alterar a configuração de "Sensitivity" depois que o aprendizado tiver sido concluído com a função adapt, exclua as informações aprendidas uma vez e execute a função adapt novamente.

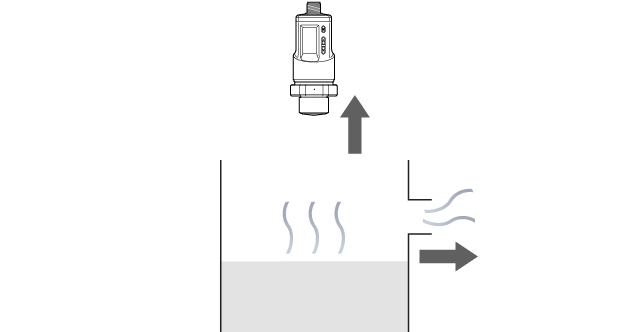

• Instale o sensor em um local onde seja improvável ocorrer condensação, por exemplo, mantendo-o afastado de líquidos em alta temperatura ou exaurindo o vapor.

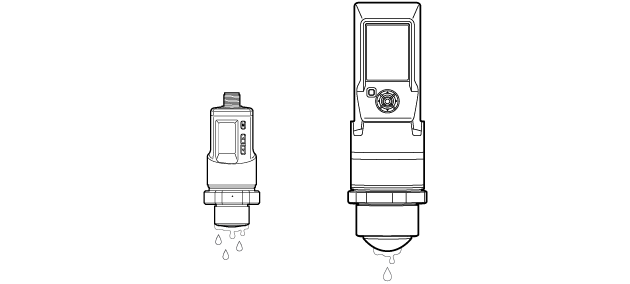

• Como o modelo de longo alcance tem uma superfície inferior esférica em comparação com o modelo de curto alcance, é menos provável que a condensação permaneça na superfície inferior do sensor, tornando-o menos suscetível aos efeitos da condensação.
  Além disso, como o modelo de longo alcance tem maior capacidade de detecção, ele é recomendado mesmo quando a distância de detecção é curta.

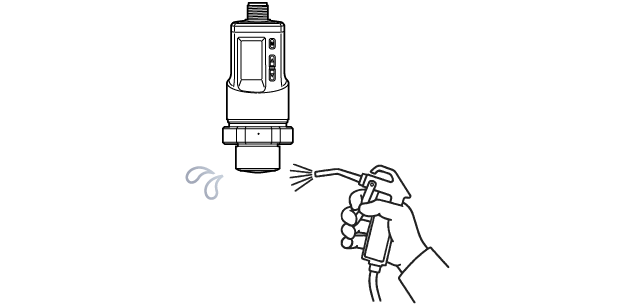

• Remova a condensação por purga ou outros meios.
