Unidades de iluminação de LED Acessórios para sistema de visão Série CA-D

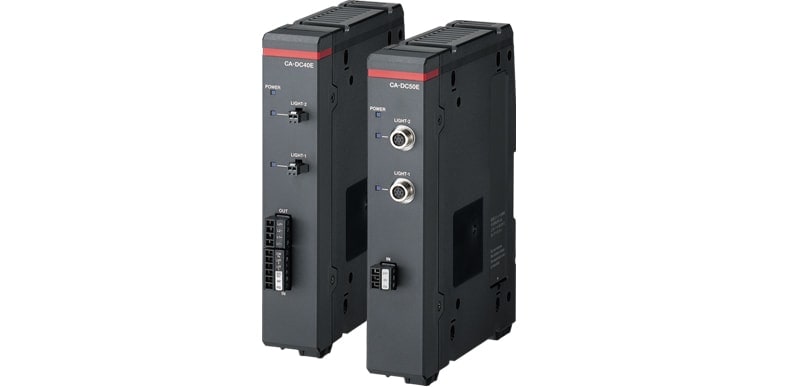

Controlador de Iluminação Alimentação e controle das fontes de luz de LED.
CA-DC

Fontes de alimentação que permitem todas as funcionalidades das luzes

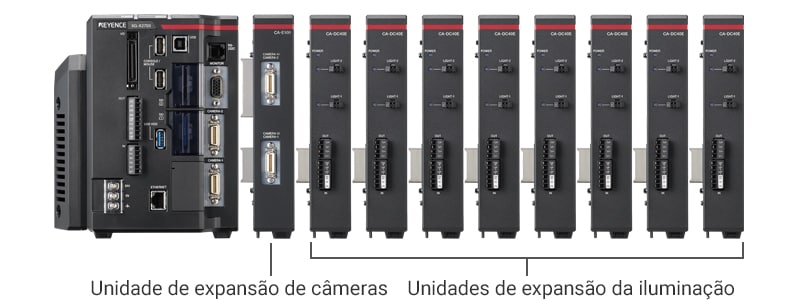

Unidade de expansão que dispensa fiação elétrica
CA-DC40E/DC50E (para XG-X, CV-X400/X300), CA-DC60E (para XG-X2000, CV-X400)
CA-DC21E, CA-DC30E (para XG, CV-X200/X100)

Fiação mínima

Os controladores de iluminação podem ser conectados diretamente a sistemas de visão compatíveis com uma quantidade mínima de fiação. O controlador permite o controle da iluminação direta e de luz estroboscópica com entradas de disparo de captura de imagem sem a necessidade de um CLP. Até 8 unidades de expansão de iluminação* podem ser conectadas a um único sistema de visão, permitindo que até 16 iluminações sejam controladas sem fiação.

  • *CA-DC40E. Até duas unidades de cada CA-DC50E/DC60E de oito unidades no total podem ser instaladas.

Problemas com sistemas cabeados convencionais

  • Para controlar 4 controladores de luz, 32 unidade de E/S e 32 fios são necessários, o que significa mais horas-home e maiores custos.
  • O volume do controlador de luz precisa ser sincronizado ao controle de mudança de tipo de imagem do sensor de imagem.
  • Porque o volume é especificado para cada luz, ter tipos múltiplos aumenta o trabalho necessário para configurar o controle.

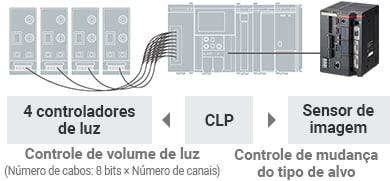

CLP | [4 controladores de luz] Controle de volume de luz ((Número de cabos: 8 bits × Número de canais) / [Sensor de imagem] Controle de mudança do tipo de alvo

Iluminação estroboscópica

A iluminação por LED é a norma para visão por máquina devido às suas características de flexibilidade e vida útil. No entanto, devido à fiação e sequenciamento complexos, o desempenho rápido de alternação de LEDs poderá não ser maximizado e a luz fica continuamente ligada. A Série CA-DC habilita automaticamente o uso estroboscópico das fontes de luz por padrão, sem necessidade de fiação elétrica ou programação complexa.

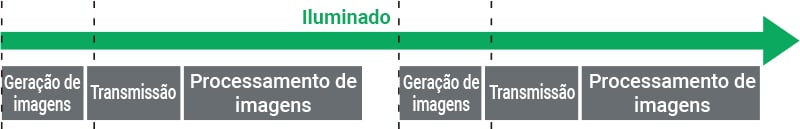

Iluminação contínua (tempo LIGADO desperdiçado incluído)

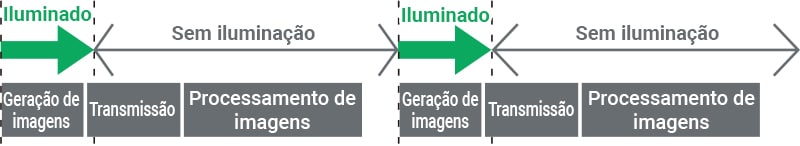

Luz estroboscópica

O tempo LIGADO é reduzido de forma significativa e o tempo de vida útil é dez vezes maior.
