Unidades de iluminação de LED Acessórios para sistema de visão Série CA-D

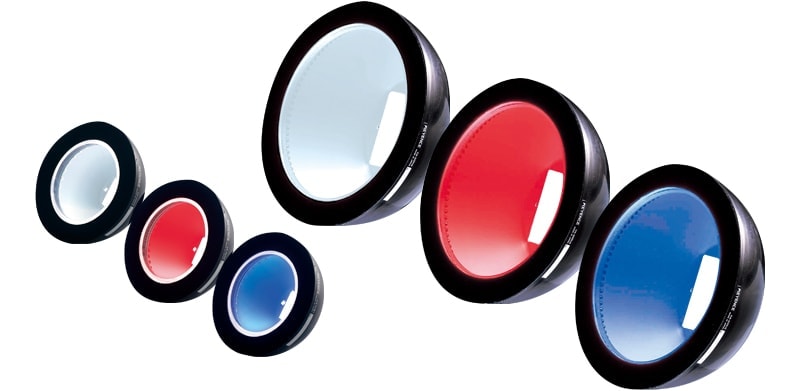

Iluminação Domo Fornece iluminação difusa para criar uma superfície uniformemente iluminada
CA-DD

Construção e exemplos de imagens

Técnicas de iluminação com iluminação de domo

Uma iluminação de domo irradia luz indireta em vários ângulos, pois os LEDs são montados na extremidade inferior do domo, sendo refletidos pela cúpula. Quando a iluminação padrão é usada, o reflexo direto da peça pode resultar em um ponto de destaque (efeito halo) causando problemas de inspeção e confiabilidade. Como a iluminação de domo é difundida em todos os ângulos, um alvo com formato complicado pode ser uniformemente iluminado com luz difusa de todos os ângulos, eliminando pontos de destaque. Como o alvo é uniformemente iluminado, é fácil configurar uma inspeção estável e confiável.

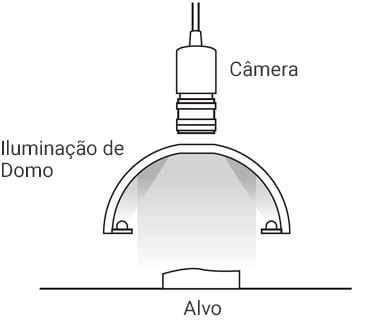

Disposição da câmera/luz

Aplicações

Impressão em embalagens brilhantes metálicas/de plástico

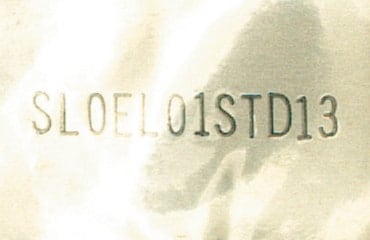

Com iluminação padrão

Devido à superfície brilhante e o formato inconsistente, a impressão não pode ser reconhecida.

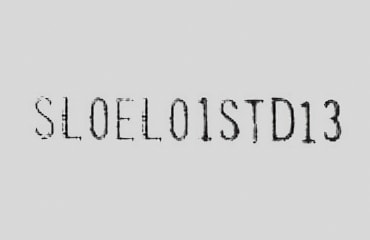

Com iluminação de domo

A iluminação de domo garante que o texto possa ser reconhecido ao iluminar todas as partes do alvo com luz difusa.

Tampa de plástico

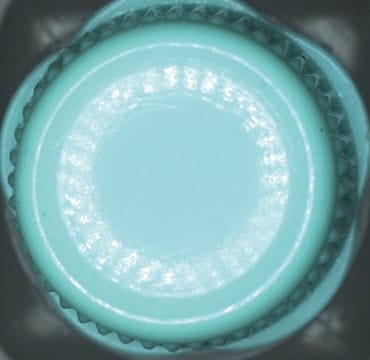

Com iluminação padrão

Os LEDs de luzes padrão podem ser vistos e interferem com a inspeção.

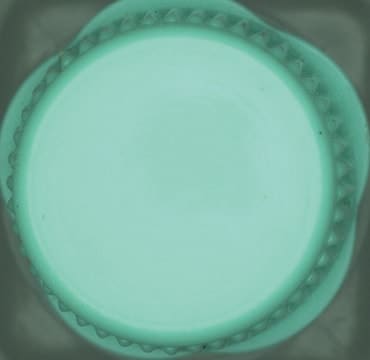

Com iluminação de domo

A luz difusa garante uma iluminação uniforme em toda a tampa.

Impressão na parte inferior de uma superfície curva de lata

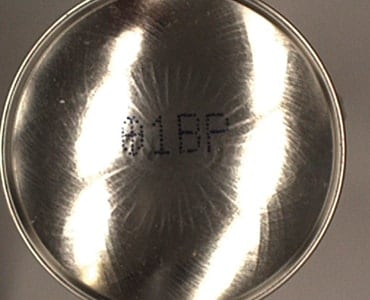

Com iluminação padrão

Devido à superfície curva brilhante, a luz usada cria um ponto de destaque (efeito halo).

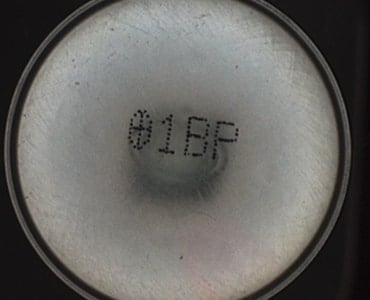

Com iluminação de domo

Como o domo ilumina a partir de todos os ângulos, a luz é uniforme em todas as áreas curvas.
