Sensor de proximidade digital de amplificador separado
Série ER-N
Diagramas de características Sensor de proximidade digital de amplificador separado Série ER-N
ER-NH028

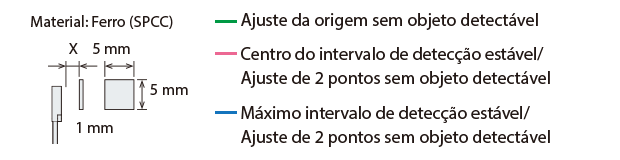

Distância – Características da quantidade de detecção (Exemplo comum)

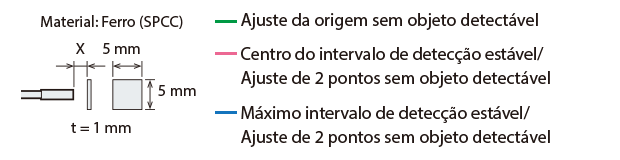

Diferença nas características de acordo com as condições de ajuste (Modo de operação: Normal)

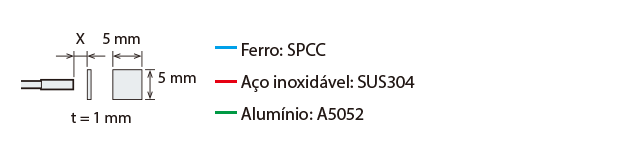

Diferença nas características de acordo com o modo de operação (Ajuste de origem sem objeto detectável)
[Modo de operação: Normal]
[Modo de operação: Híbrido]
[Modo de operação: Metal magnético]
[Modo de operação: Metal não magnético]

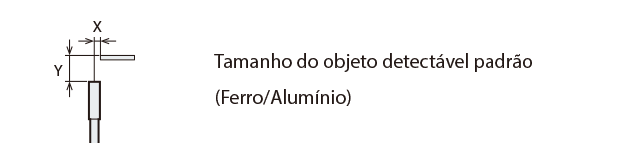

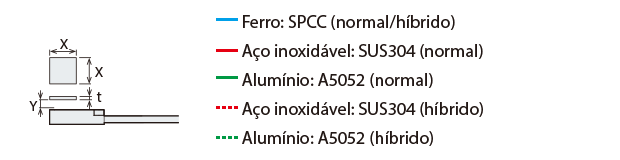

Diagrama da área de detecção (Exemplo comum)
Quando a origem é ajustada sem nenhum objeto detectável e quando o centro do sensor está alinhado e voltado para o objeto detectável a uma distância de 100% ou 50% do intervalo de detecção estável, o valor exibido é usado como o valor definido.
Tamanho do objeto detectável: 5 mm × 5 mm, Espessura t = 1 mm (tamanho do objeto detectável padrão), modo Normal
Objeto detectável: Ferro (SPCC)
Objeto detectável: Alumínio (A5052)
Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável (Exemplo comum)
Quando um objeto detectável padrão é posicionado a 50% do intervalo de detecção estável e quando o ajuste de dois pontos é realizado sem nenhum objeto detectável, o valor exibido quando o objeto detectável padrão está a 100% do intervalo de detecção estável é usado como o valor definido. A distância de detecção diminui quando o modo de operação é definido como metal magnético/não magnético.
Tamanho do objeto detectável: 5 mm × 5 mm, Espessura = t mm
Efeito da espessura do objeto detectável
Tamanho do objeto detectável: X × X, Espessura t = 1 mm
Efeito do tamanho do objeto detectável
ER-NH038
Distância – Características da quantidade de detecção (Exemplo comum)
Diferença nas características de acordo com as condições de ajuste (Modo de operação: Normal)
Diferença nas características de acordo com o modo de operação (Ajuste de origem sem objeto detectável)
[Modo de operação: Normal]
[Modo de operação: Híbrido]
[Modo de operação: Metal magnético]
[Modo de operação: Metal não magnético]
Diagrama da área de detecção (Exemplo comum)
Quando a origem é ajustada sem nenhum objeto detectável e quando o centro do sensor está alinhado e voltado para o objeto detectável a uma distância de 100% ou 50% do intervalo de detecção estável, o valor exibido é usado como o valor definido.
Tamanho do objeto detectável: 5 mm × 5 mm, Espessura t = 1 mm (tamanho do objeto detectável padrão), modo Normal
Objeto detectável: Ferro (SPCC)
Objeto detectável: Alumínio (A5052)
Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável (Exemplo comum)
Quando um objeto detectável padrão é posicionado a 50% do intervalo de detecção estável e quando o ajuste de dois pontos é realizado sem nenhum objeto detectável, o valor exibido quando o objeto detectável padrão está a 100% do intervalo de detecção estável é usado como o valor definido. A distância de detecção diminui quando o modo de operação é definido como metal magnético/não magnético.
Tamanho do objeto detectável: 5 mm × 5 mm, Espessura = t mm
Efeito da espessura do objeto detectável
Tamanho do objeto detectável: X × X, Espessura t = 1 mm
Efeito do tamanho do objeto detectável
ER-NH054(G)
Distância – Características da quantidade de detecção (Exemplo comum)
Diferença nas características de acordo com as condições de ajuste (Modo de operação: Normal)
Diferença nas características de acordo com o modo de operação (Ajuste de origem sem objeto detectável)
[Modo de operação: Normal]
[Modo de operação: Híbrido]
[Modo de operação: Metal magnético]
[Modo de operação: Metal não magnético]
Diagrama da área de detecção (Exemplo comum)
Quando a origem é ajustada sem nenhum objeto detectável e quando o centro do sensor está alinhado e voltado para o objeto detectável a uma distância de 100% ou 50% do intervalo de detecção estável, o valor exibido é usado como o valor definido.
Tamanho do objeto detectável: 5 mm × 5 mm, Espessura t = 1 mm (tamanho do objeto detectável padrão), modo Normal
Objeto detectável: Ferro (SPCC)
Objeto detectável: Alumínio (A5052)
Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável (Exemplo comum)
Quando um objeto detectável padrão é posicionado a 50% do intervalo de detecção estável e quando o ajuste de dois pontos é realizado sem nenhum objeto detectável, o valor exibido quando o objeto detectável padrão está a 100% do intervalo de detecção estável é usado como o valor definido. A distância de detecção diminui quando o modo de operação é definido como metal magnético/não magnético.
Tamanho do objeto detectável: 5 mm × 5 mm, Espessura = t mm
Efeito da espessura do objeto detectável
Tamanho do objeto detectável: X × X, Espessura t = 1 mm
Efeito do tamanho do objeto detectável
ER-NH080(G)
Distância – Características da quantidade de detecção (Exemplo comum)
Diferença nas características de acordo com as condições de ajuste (Modo de operação: Normal)
Diferença nas características de acordo com o modo de operação (Ajuste de origem sem objeto detectável)
[Modo de operação: Normal]
[Modo de operação: Híbrido]
[Modo de operação: Metal magnético]
[Modo de operação: Metal não magnético]
Diagrama da área de detecção (Exemplo comum)
Quando a origem é ajustada sem nenhum objeto detectável e quando o centro do sensor está alinhado e voltado para o objeto detectável a uma distância de 100% ou 50% do intervalo de detecção estável, o valor exibido é usado como o valor definido.
Tamanho do objeto detectável: 10 mm × 10 mm, Espessura t = 1 mm (tamanho do objeto detectável padrão), modo Normal
Objeto detectável: Ferro (SPCC)
Objeto detectável: Alumínio (A5052)
Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável (Exemplo comum)
Quando um objeto detectável padrão é posicionado a 50% do intervalo de detecção estável e quando o ajuste de dois pontos é realizado sem nenhum objeto detectável, o valor exibido quando o objeto detectável padrão está a 100% do intervalo de detecção estável é usado como o valor definido. A distância de detecção diminui quando o modo de operação é definido como metal magnético/não magnético.
Tamanho do objeto detectável: 10 mm × 10 mm, Espessura t = 1 mm
Efeito da espessura do objeto detectável
Tamanho do objeto detectável: X × X, Espessura t = 1 mm
Efeito do tamanho do objeto detectável
ER-NH100(G)
Distância – Características da quantidade de detecção (Exemplo comum)
Diferença nas características de acordo com as condições de ajuste (Modo de operação: Normal)
Diferença nas características de acordo com o modo de operação (Ajuste de origem sem objeto detectável)
[Modo de operação: Normal]
[Modo de operação: Híbrido]
[Modo de operação: Metal magnético]
[Modo de operação: Metal não magnético]
Diagrama da área de detecção (Exemplo comum)
Quando a origem é ajustada sem nenhum objeto detectável e quando o centro do sensor está alinhado e voltado para o objeto detectável a uma distância de 100% ou 50% do intervalo de detecção estável, o valor exibido é usado como o valor definido.
Tamanho do objeto detectável: 10 mm × 10 mm, Espessura t = 1 mm (tamanho do objeto detectável padrão), modo Normal
Objeto detectável: Ferro (SPCC)
Objeto detectável: Alumínio (A5052)
Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável (Exemplo comum)
Quando um objeto detectável padrão é posicionado a 50% do intervalo de detecção estável e quando o ajuste de dois pontos é realizado sem nenhum objeto detectável, o valor exibido quando o objeto detectável padrão está a 100% do intervalo de detecção estável é usado como o valor definido. A distância de detecção diminui quando o modo de operação é definido como metal magnético/não magnético.
Tamanho do objeto detectável: 10 mm × 10 mm, Espessura t = 1 mm
Efeito da espessura do objeto detectável
Tamanho do objeto detectável: X × X, Espessura t = 1 mm
Efeito do tamanho do objeto detectável
ER-NH035F
Distância – Características da quantidade de detecção (Exemplo comum)
Diferença nas características de acordo com as condições de ajuste (Modo de operação: Normal)
Diferença nas características de acordo com o modo de operação (Ajuste de origem sem objeto detectável)
[Modo de operação: Normal]
[Modo de operação: Híbrido]
[Modo de operação: Metal magnético]
[Modo de operação: Metal não magnético]
Diagrama da área de detecção (Exemplo comum)
Quando a origem é ajustada sem nenhum objeto detectável e quando o centro do sensor está alinhado e voltado para o objeto detectável a uma distância de 100% ou 50% do intervalo de detecção estável, o valor exibido é usado como o valor definido.
Tamanho do objeto detectável: 5 mm × 5 mm, Espessura t = 1 mm (tamanho do objeto detectável padrão), modo Normal
Objeto detectável: Ferro (SPCC)
Objeto detectável: Alumínio (A5052)
Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável (Exemplo comum)
Quando um objeto detectável padrão é posicionado a 50% do intervalo de detecção estável e quando o ajuste de dois pontos é realizado sem nenhum objeto detectável, o valor exibido quando o objeto detectável padrão está a 100% do intervalo de detecção estável é usado como o valor definido. A distância de detecção diminui quando o modo de operação é definido como metal magnético/não magnético.
Tamanho do objeto detectável: 5 mm × 5 mm, Espessura = t mm
Efeito da espessura do objeto detectável
Tamanho do objeto detectável: X × X, Espessura t = 1 mm
Efeito do tamanho do objeto detectável
ER-NH048F
Distância – Características da quantidade de detecção (Exemplo comum)
Diferença nas características de acordo com as condições de ajuste (Modo de operação: Normal)
Diferença nas características de acordo com o modo de operação (Ajuste de origem sem objeto detectável)
[Modo de operação: Normal]
[Modo de operação: Híbrido]
[Modo de operação: Metal magnético]
[Modo de operação: Metal não magnético]
Diagrama da área de detecção (Exemplo comum)
Quando a origem é ajustada sem nenhum objeto detectável e quando o centro do sensor está alinhado e voltado para o objeto detectável a uma distância de 100% ou 50% do intervalo de detecção estável, o valor exibido é usado como o valor definido.
Tamanho do objeto detectável: 15 mm × 15 mm, Espessura t = 1 mm (tamanho do objeto detectável padrão), modo Normal
Objeto detectável: Ferro (SPCC)
Objeto detectável: Alumínio (A5052)
Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável (Exemplo comum)
Quando um objeto detectável padrão é posicionado a 50% do intervalo de detecção estável e quando o ajuste de dois pontos é realizado sem nenhum objeto detectável, o valor exibido quando o objeto detectável padrão está a 100% do intervalo de detecção estável é usado como o valor definido. A distância de detecção diminui quando o modo de operação é definido como metal magnético/não magnético.
Tamanho do objeto detectável: 15 mm × 15 mm, Espessura t = 1 mm
Efeito da espessura do objeto detectável
Tamanho do objeto detectável: X × X, Espessura t = 1 mm
Efeito do tamanho do objeto detectável
ER-NH028U
Distância – Características da quantidade de detecção (Exemplo comum)
Diferença nas características de acordo com as condições de ajuste (Modo de operação: Normal)
Diferença nas características de acordo com o modo de operação (Ajuste de origem sem objeto detectável)
[Modo de operação: Normal]
[Modo de operação: Híbrido]
[Modo de operação: Metal magnético]
[Modo de operação: Metal não magnético]
Diagrama da área de detecção (Exemplo comum)
Quando a origem é ajustada sem nenhum objeto detectável e quando o centro do sensor está alinhado e voltado para o objeto detectável a uma distância de 100% ou 50% do intervalo de detecção estável, o valor exibido é usado como o valor definido.
Tamanho do objeto detectável: 10 mm × 10 mm, Espessura t = 1 mm (tamanho do objeto detectável padrão), modo Normal
Objeto detectável: Ferro (SPCC)
Objeto detectável: Alumínio (A5052)
Variação da distância de detecção de acordo com o tamanho e o material do objeto detectável (Exemplo comum)
Quando um objeto detectável padrão é posicionado a 50% do intervalo de detecção estável e quando o ajuste de dois pontos é realizado sem nenhum objeto detectável, o valor exibido quando o objeto detectável padrão está a 100% do intervalo de detecção estável é usado como o valor definido. A distância de detecção diminui quando o modo de operação é definido como metal magnético/não magnético.
Tamanho do objeto detectável: 10 mm × 10 mm, Espessura t = 1 mm
Efeito da espessura do objeto detectável
Tamanho do objeto detectável: X × X, Espessura t = 1 mm
Efeito do tamanho do objeto detectável
Como ler diagramas de área de detecção
A figura a seguir mostra a posição do ponto LIGADO quando o objeto detectável padrão (especificado nas especificações) é movido paralelamente ao sensor na direção da seta.
