Perfilômetro a laser 2D/3D
Série LJ-X8000
Perfilômetro a laser 2D/3D Série LJ-X8000
Meça qualquer alvo com alta precisão
Novo tipo de campo de visão amplo e alta precisão!
- Precisão ultra-alta
- Compatível com todos os materiais
- Configure em 3 passos fáceis
Efetue medições e inspeções 2D/3D em linha com a Série LJ-X8000. Nossa linha de produtos mais versátil de perfilômetros a laser oferece 3200 pontos/perfil, facilitando medir com precisão e em alta resolução qualquer formato ou material de alvo. Os perfilômetros a laser são compatíveis com quatro opções diferentes de controlador, permitindo que os usuários selecionem uma configuração que alinhe perfeitamente a capacidade do sistema com quaisquer requisitos de aplicação. A largura de linha máxima do laser atinge acima de 720 mm, e múltiplos sensores podem ser emparelhados juntos para digitalizar alvos ainda maiores. A programação desses sensores de alto desempenho é concluída em três passos simples, tornando a medição precisa em linha 3D acessível para usuários de qualquer nível de experiência.
Recursos
3 novos modelos Medição de alta precisão em um campo de visão ampliado

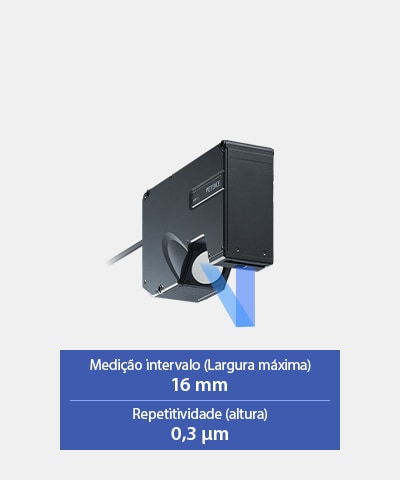

LJ-X8030

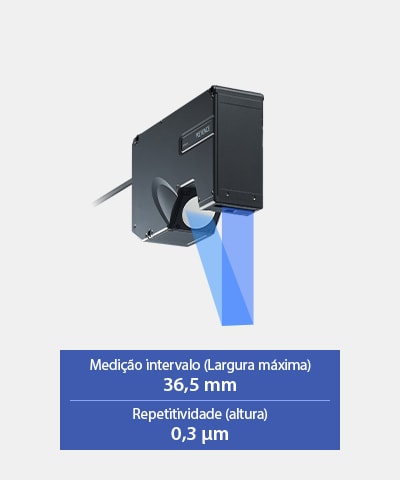

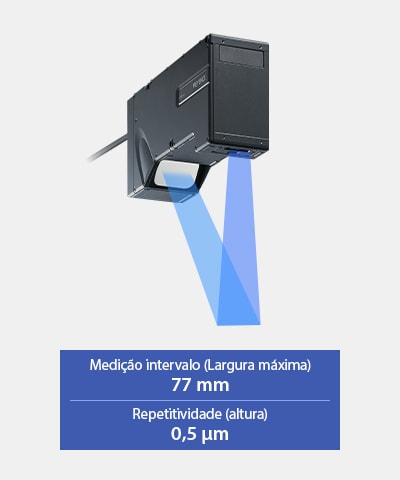

LJ-X8070
LJ-X8100
Convencional

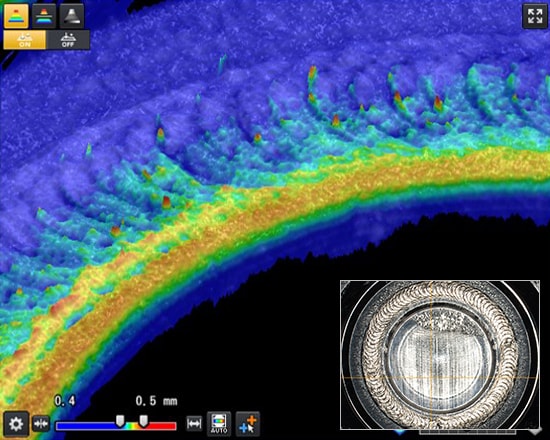

Ruído é propenso a ocorrer em peças de trabalho com superfícies brilhantes e irregulares, como aquelas imediatamente após a soldagem.
Novo cabeçote de sensor
O novo cabeçote alcança alta precisão ao aprimorar o desempenho fundamental da triangulação com um layout óptico redesenhado.

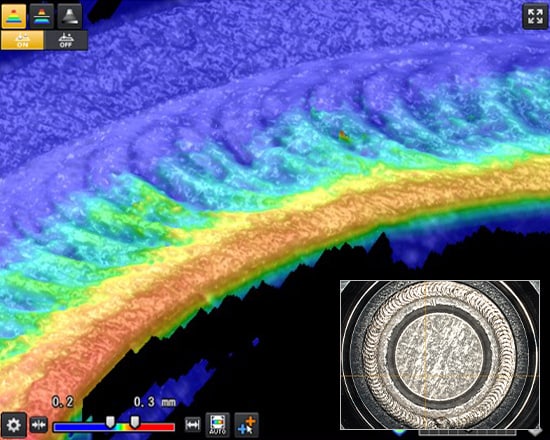

Permite inspeção de alta precisão mesmo em alvos propensos a ruído imediatamente após a soldagem.

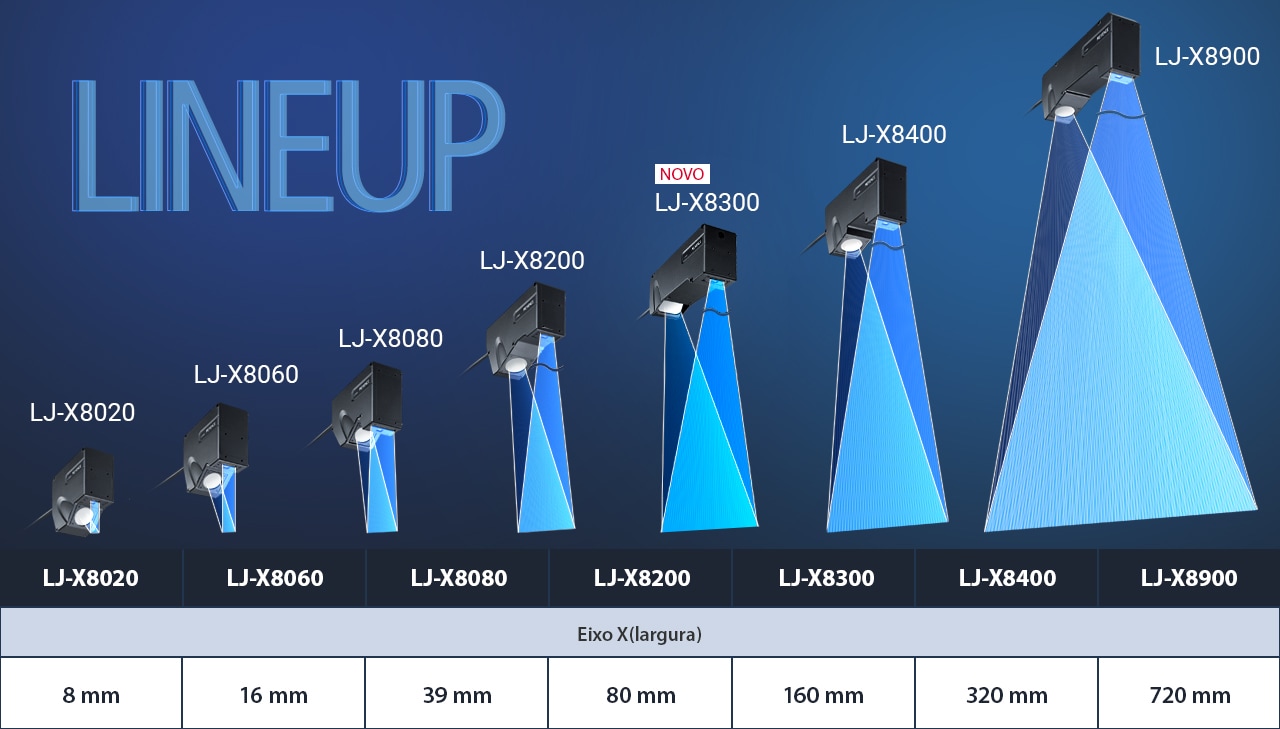

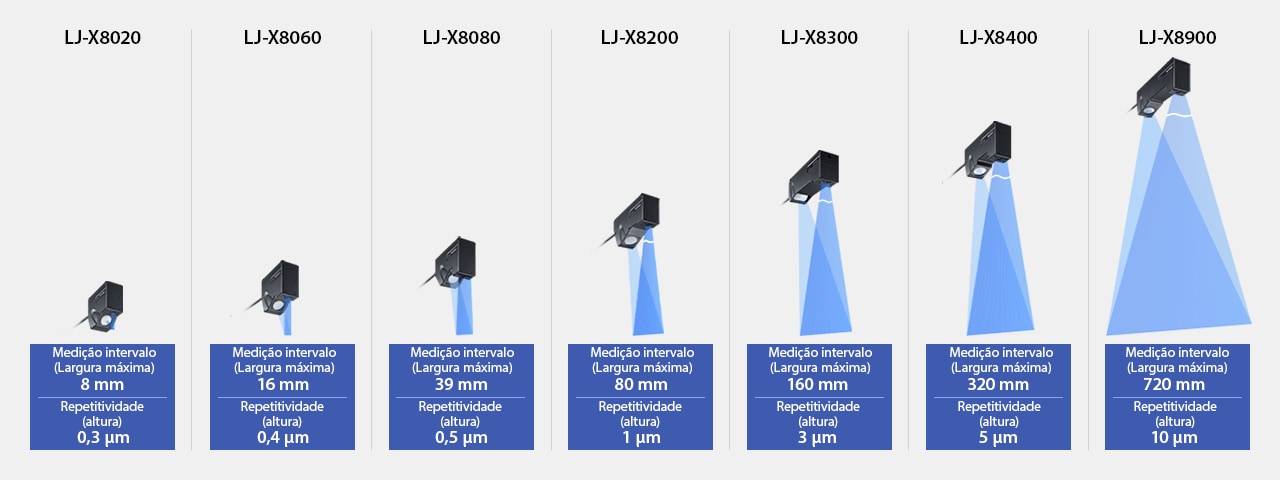

Selecione um dos itens da linha de produtos projetada para atender a todos os requisitos de aplicação
A Série LJ-X8000 oferece uma ampla variedade de sensores para suportar o controle de qualidade e melhoria de processos em qualquer setor.
Aplicações
Medição dimensional de dobradiças
Inspeção de solda da tampa superior de baterias de íon-lítio
Inspeção de empilhamento e saliência de CIs
Inspeção de defeitos em polias
Inspeção de forma/perfil de pneus
Inspeção de defeitos em biscoitos
Inspeção de dispensação/revestimento
Inspeção de espessura/planicidade de chapas metálicas

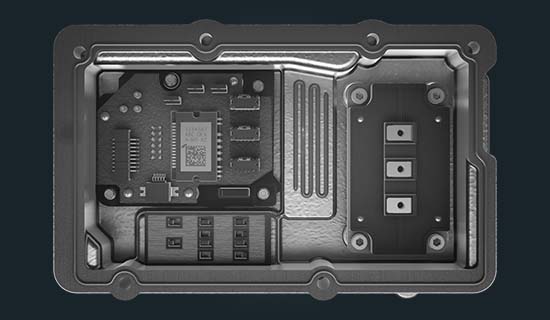

A inspeção visual em linha alcança uma nova dimensão
Inspeção visual baseada em contraste plano
- Sem medição de altura ou profundidade
- Resultados afetados por cor e padrão
- Inspeção instável com variações sutis em sombreamento

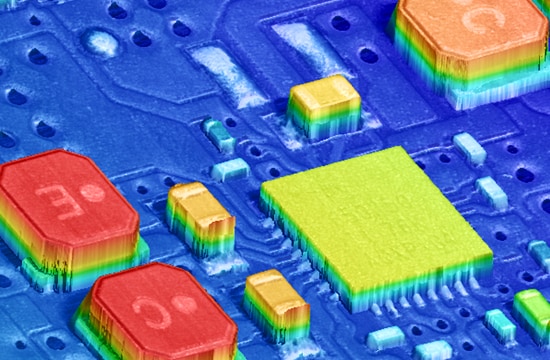

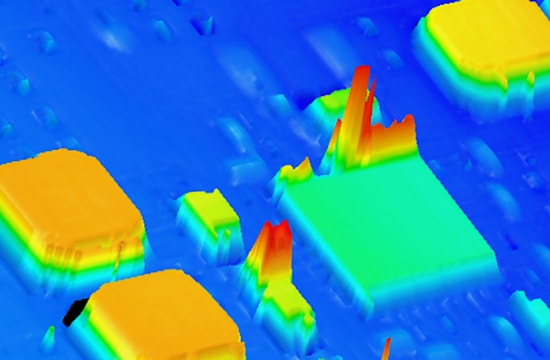

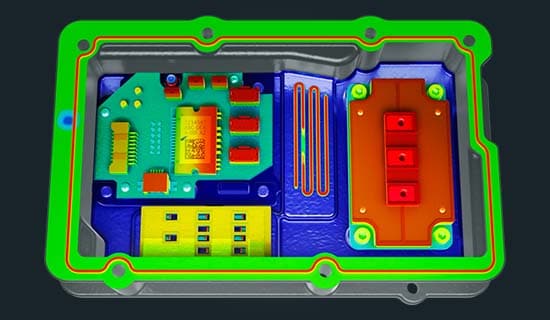

Inspeção visual baseada em altura 3D
- Medição de largura, altura, área e volume
- Resultados não afetados por cor e padrão
- Inspeção estável de superfícies irregulares de cores semelhantes
Vantagens da inspeção 3D
| Inspeção dimensional | |||
|---|---|---|---|
| Inspeção dimensional | Altura | Altura | Profundidade |
| Profundidade | Diferença de altura | Largura | |
| Diferença de altura | Espessura | Planicidade | |
| Largura | Ângulo | ||
| Espessura | |||
| Planicidade | |||
| Ângulo | |||
| Inspeção de aparência | |||
|---|---|---|---|
| Inspeção de aparência | Volume | Volume | Rebarbas |
| Rebarbas | Rebaixos | Partículas estranhas | |
| Rebaixos | Rachaduras | Lascas | |
| Partículas estranhas | Deformação | Superfícies irregulares | |
| Rachaduras | |||
| Lascas | |||
| Deformação | |||
| Superfícies irregulares | |||
| Inspeção de formato | |||
|---|---|---|---|
| Inspeção de formato | Detecção de presença | Detecção de presença | Detecção de orientação |
| Detecção de orientação | Assentamento incorreto | Arqueamento | |
| Assentamento incorreto | Vãos | Contagem | |
| Arqueamento | OCR | ||
| Vãos | |||
| Contagem | |||
| OCR | |||
Melhore a confiabilidade com 4x mais resolução
Capturar o formato real de um alvo é essencial para a realização de inspeções confiáveis. Com 3200 pontos/perfil, a Série LJ-X8000 captura o formato do alvo em alta resolução, permitindo a medição precisa em linha.
Convencional
- Difícil
- Irregular
- Dependente da superfície
LJ-X8000
- Detalhada
- Consistente
- Estável em qualquer superfície
Maximizando a resolução e a detecção de alvos
Para melhorar a resolução do sensor, o número de pixels no CMOS precisa ser aumentado. Isso pode ser feito tornando cada pixel menor. No entanto, pixels menores podem resultar em luz insuficiente para criar um perfil preciso de alguns alvos. Para a Série LJ-X8000, implementamos uma nova tecnologia para criar um perfilômetro a laser capaz de medir em alta resolução qualquer alvo.

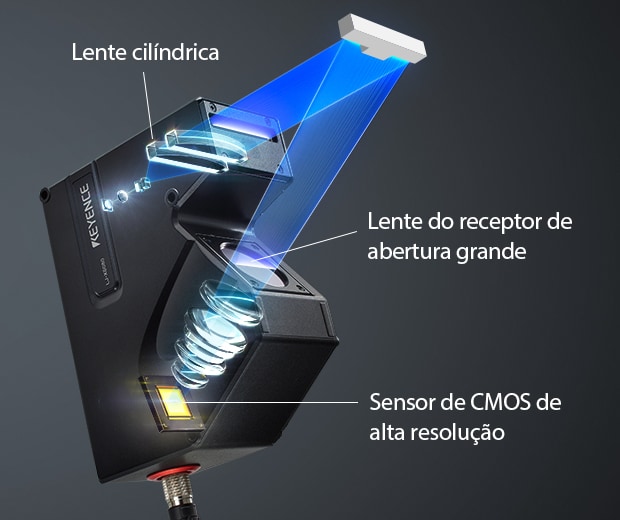

Lente cilíndrica

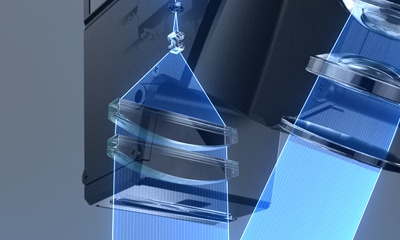

A luz paralela é emitida usando uma lente cilíndrica projetada para evitar que a luz refletida se espalhe pela superfície do alvo. Isso garante reflexões confiáveis de qualquer formato ou superfície.
Lente do receptor de abertura grande

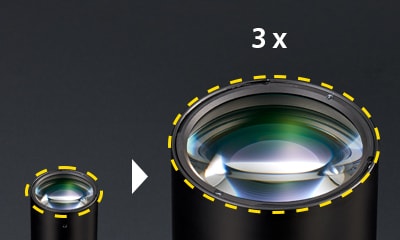

O sensor é equipado com uma lente receptora que possui 3x mais área que os modelos convencionais, aumentando a intensidade da luz recebida. Isso permite que o sensor produza perfis estáveis em qualquer ambiente.
Sensor de CMOS de alta resolução

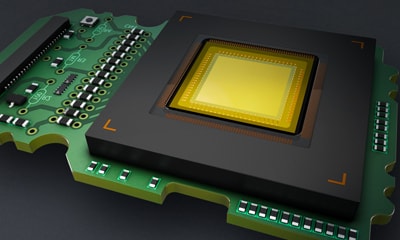

Este CMOS recém-desenvolvido permite medição de alta resolução usando 3200 pontos/perfil, ao mesmo tempo em que oferece capacidade de imagem aprimorada em alvos com refletividade variável.
Função de alinhamento do perfil

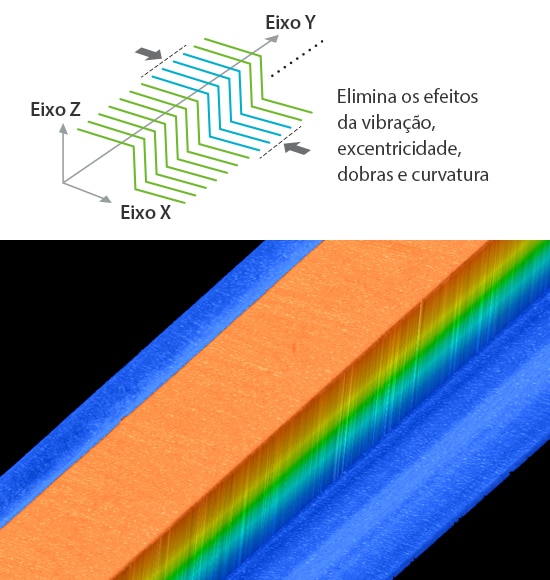

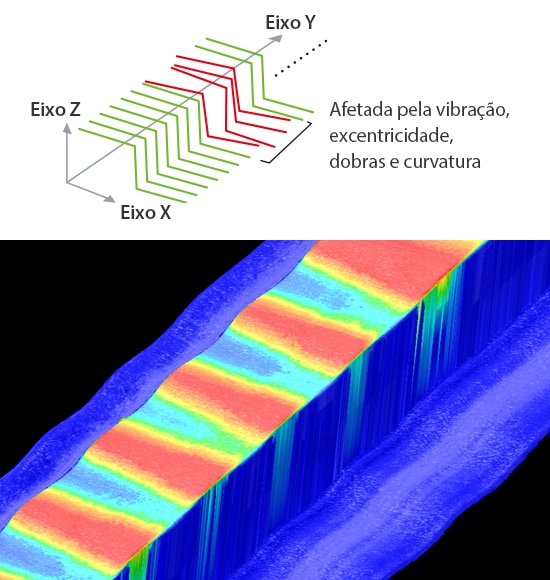

Ao criar uma imagem 3D, as posições de cada perfil 2D são ajustadas nas direções X, Z e θ. Isso elimina o impacto da vibração e excentricidade, bem como de dobras e curvaturas no alvo, criando uma imagem ideal para inspeção.
Sem alinhamento de perfil
Sem alinhamento de perfil, a imagem do alvo é distorcida pela vibração, impossibilitando a realização de uma inspeção precisa.
Com alinhamento de perfil
O alinhamento de perfil permite a criação de uma imagem 3D ideal. Isso obtém inspeções estáveis e em linha para mossas, lascas e outros defeitos.
